توضیحات

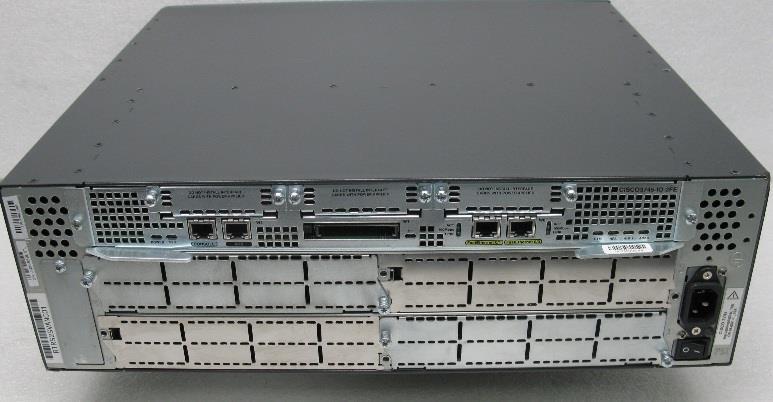

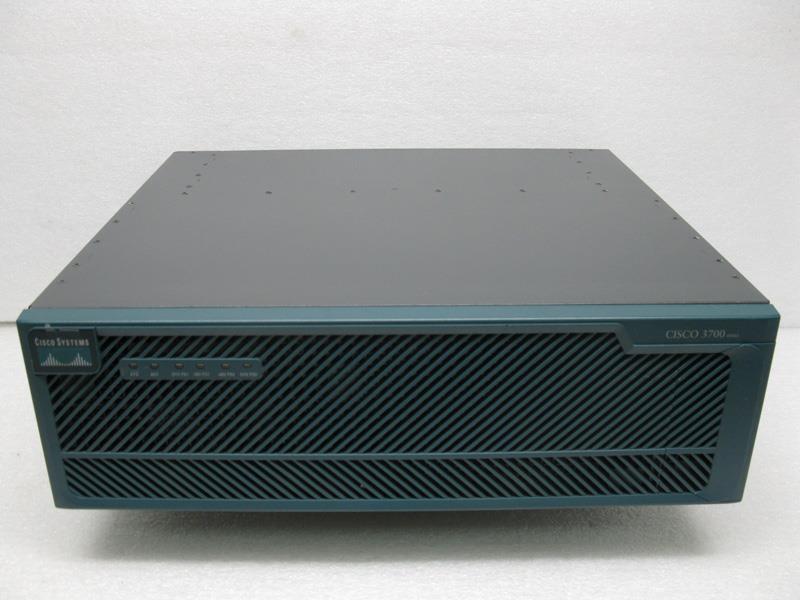

در این خانواده از روترها می توانیم به روتر سری 3745 اشاره کنیم که با قابلیت پشتیبانی از نصب 4 کارت Network Module امکان نصب انواع ماژولها و کارتهای متنوع را در اختیار می گذارد که شامل بازه وسیعی از ماژولها می باشد و ارتباطات مختلفی مانند Ethernet و LAN و یا سریال و کارتهای مختلف Voice و ارتباطات تلفنی امکانپذیر می باشد. همچنین این خانواده می تواند از نوعی از ماژولهای سرویس پشتیبانی کند که با عنوان HDSM یا High Density Services Module شناخته می شوند این کارتها در ارائه سرویس های مختلف که نیاز به تعداد پورتهای بالاتر بر روی روتر دارند کمک می کند در سری 3725 امکان نصب دو کارت HDSM می باشد. در روترهای خانواده 3700 بصورت پیش فرض بر روی بخش مدیریتی دو پورت FastEthernet وجود دارد و بر روی مادربرد سرویس این روتر نیز دو جایگاه برای نصب کارتهای AIM یا Advanced integration modules می باشد که وظیفه آن کمک به پردازش عملیات سنگینی مانند Encryption و یا Data Compression و همچنین موارد مربوط به پردازش صوت و دیتا می باشد که با استفاده از کارتهای AIM مربوطه قابل استفاده می باشد و این کارت می تواند حدود 10 برابر پردازش عملیات را نسبت به پردازش توسط سیستم عامل را بالاتر برد. استفاده از کارتهای AIM با توجه به اینکه بر روی مادربرد روتر نصب می گردد باعث می شود که فضای مربوط به ماژولهای قابل نصب بر روی روتر حفظ شود و بتوان ماژولهای مورد نظر را به همراه کارت مربوطه بصورت هم زمان در اختیار داشت. گزینه های مختلفی برای کارتهای AIM موجود می باشد که پر استفاده ترین آنها AIM-VPN/EPII و AIM-VPN/EPII-PLUS می باشد که امکان برقراری ارتباط تونل را با تعداد بسیار بالاتر و همچنین پردازش سخت افزاری بسیار بالاتری جهت Encryption تا 80Mbps فراهم میگردد.
ضمنا این سری روتر دارای قابلیت نصب دو کارت NM می باشد که شامل کارتهای NM زیر می باشد.
NM-16ESW, NM-16ESW-PWR, NM-16ESW-1GIG, NM-16ESW-PWR-1GIG, NMD-36-ESW, NMD-36-ESW-PWR, NMD-36-ESW-2GIG, NMD-36-ESW-2G, NM-1FE-FX-V2, NM-1FE-SMF, NM-1FE2W, NM-2FE2W, NM-1FE1R2W, NM-1FE2W-V2, NM-2FE2W-V2, NM-2W, NM-1HSSI, NM-4A/S, NM-4B-S/T, NM-4B-U, NM-8A/S, NM-8B-S/T, NM-8B-U, NM-16A/S, NM-1CT1, NM-1CT1-CSU, NM-2CT1, NM-2CT1-CSU, NM-1CE1B, NM-1CE1U, NM-2CE1U, NM-2CE1B, NM-1CE1T1-PRI, NM-2CE1T1-PRI, NM-4E1-IMA, NM-4T1-IMA, NM-8E1-IMA, NM-8T1-IMA, NM-1A-T3, NM-1A-E3, NM-1V, NM-2V, NM-HDA-4FXS, NM-HDV-1T1-12, NM-HDV-1E1-12, NM-HDV-1E1-30, NM-HDV-1E1-30E, NM-HDV-2E1-60, NM-HDV-1T1-24, NM-HDV-2T1-48, NM-HDV-1T1-24E, NM-HDV-2T1-48, NM-6DM, NM-12DM, NM-18DM, NM-24DM, NM-30DM, NM-16A, NM-32A, NM-1A-OC3MM, NM-1A-OC3SMI, NM-1A-OC3SML, NM-1A-OC3MM-EP, NM-1A-OC3SMI-EP, NM-1A-OC3SML-EP, NM-1GE, NM-1T3/E3, NM-CE-BP-SCSI-K9, NM-CE-BP-20G-K9, NM-CE-BP-40G-K9, NM-4T, NM-8AM, NM-16AM, NM-8AM-V2, NM-16AM-V2, NM-CUE, NM-HD-1V, NM-HD-2V, NM-HD-2VE, NM-HDV2, NM-HDV2-1T1/E1, NM-HDV2-2T1/E1, NM-CEM-4TE1, NM-CEM-4SER, NM-NAM
همانطور که مشاهده می نمائید تنوع کارتهای NM قابل نصب بر روی این خانواده از روترهای سیسکو بسیار زیاد می باشد و بنابر این یک مجموعه از امکانات و سرویس های مختلف را در کنار هم خواهیم داشت.
کارتهای WAN و همچنین کارتهای Voice قابل استفاده در این خانواده به شرح زیر می باشد:
WIC-1T, WIC-2T, WIC-2A/S, WIC-1B-S/T, WIC-1B-S/T-V3, WIC-1B-U, WIC-1B-U-V2, WIC-1DSU-56K4, WIC-1DSU-T1, WIC-1DSU-T1-V2, VWIC-1MFT-T1, VWIC-2MFT-T1, VWIC-2MFT-T1-DI, VWIC-1MFT-E1, VWIC-2MFT-E1, VWIC-2MFT-E1-DI, VWIC-1MFT-G703, VWIC-2MFT-G703, WIC-1ADSL, WIC-1ADSL-DG, WIC-1ADS-I-DG, WIC-1SHDSL, WIC-1SHDSL-V2, WIC-1AM, WIC-2AM, VIC-2DID, VIC-2FXS, VIC-2FXO, VIC-2FXO-EU, VIC-2FXO-M1, VIC-2FXO-M2, VIC-2FXO-M3, VIC-2E/M, VIC-2CAMA, VIC-2BRI-S/T-TE, VIC-2BRI-NT/TE, VIC-4FXS/DID, VIC2-2FXS, VIC2-2FXO, VIC2-4FXO, VIC2-2E/M, VIC2-2BRI-NT/TE
کارتهای AIM نیز به شرح زیر می باشند:
AIM-VPN-HP, AIM-VPN-EP, AIM-VPN/EPII, AIM-VPN/HPII, AIM-VPN/EPII-PLUS, AIM-VPN/HPII-PLUS, AIM-ATM, AIM-VOICE-30, AIM-ATM-VOICE-30, AIM-COMPR4, AIM-CUE
بر روی روتر 3745بصورت پیش فرض 32MB حافظه فلش وجود دارد و حداکثر تا میزان 64MB را پشتیبانی می کند. حافظه RAM موجود بر روی این سری روتر 128MB می باشد و تا میزان حداکثر 256MB حافظه قابل پشتیبانی می باشد .
