Cisco Small Business SRP541W

توضیحات

رورتر srp541 از پروتکل T38 برای قابلیت فکس در شبکه نیزپشتیبانی میکند .

این روتر دارای 4 پورت FXS و یک پورت FXO و 4 خط برای اکانت SIP می باشد.

برای استفاده از اکانت SIP نیاز است تا تنظیمات مربوط به اکانت SIP تعریف شده و در SIP SERVER سرویس دهنده VOIP رجیستر شوند.

در صورت استفاده از دستگاه SRP-541 با استفاده از اینترفیس WAN2 و یا اینترفیس هایmodem USB به عنوان لینک پشتیبان از قابلیت HA میتوان بهره برد.

یک عدد پورت FXO در دستگاه تعبیه شده است در صورتی که به هر دلیلی روتر POWER FAIL شده و یا اکانت های SIP ارتباطشان با سرویس دهنده قطع شد میتوان از این خط جهت جهت BACKUP استفاده نمود.

در این روتر ها امکان ایجاد VLAN تا 10 عدد VLAN برای مدیریت شبکه وجود دارد هم چنین از storm control جهت مدیریت ترافیک ارسالی روی پورت ها نیز پشتیبانی میگردد علاوه بر آن پروتکل STP نیز توسط SRP-541 پشتیبانی می گردد .

ویژگی های مهم Cisco Small Business SRP541W

• مدیریت دیوایس با پروتکل Snmp v2/v3
• قابلیت و استفاده از پروتکل Sip جهت خدمات صوتی .
• قابلیت اتصال از طریق پورت Gigabit Ethernet WAN
• دسترسی بی سیم از طریق راهکار بسیار مفید و امن N 802.11
• پشتیبانی از مودم های دیتا usb جهت ارتباطات backup & load sharing
• قابلیت و استفاده از فایروال Spi و همچنین دسترسی از راه دور ازطریق ipsec vpn
• تامین منابع مبتنی بر استانداردهای : TR-069 ، TR-104 و همچنین cisco xml Api

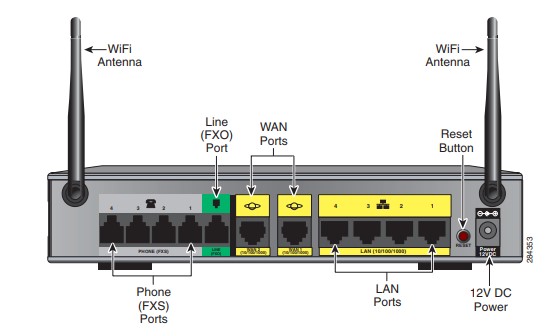

جزئیات دیگر این دستگاه به شرح زیر می باشد .

• 2 USB 2.0 ports
• 4 Gigabit LAN ports
• 2 Gigabit WAN ports
• 4 Phone (FXS) ports, 1 Line (FXO) port
• 802.11b/g/n, and WiFi Protected Setup (WPS)

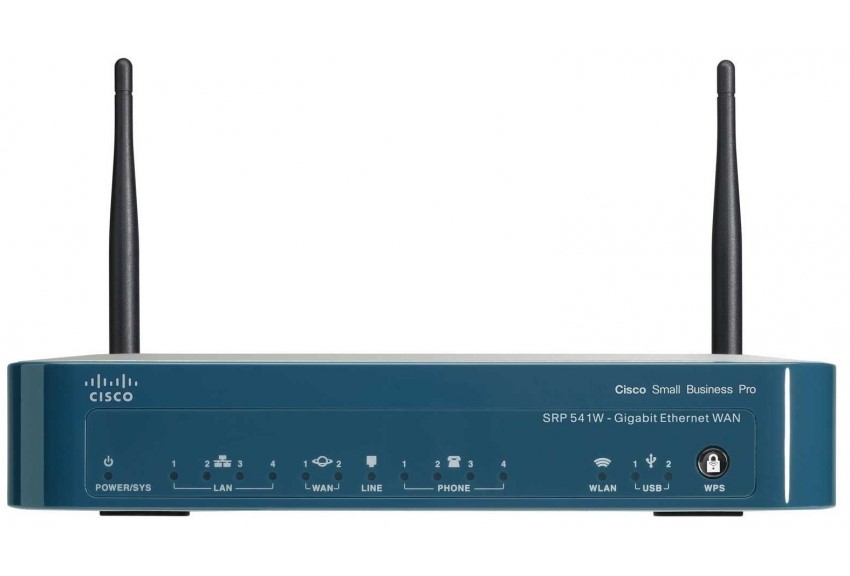

جزئیات پنل جلو

• SYS

زمانی که srp با موفقیت پیاده سازی و بوت شده باشد به رنگ سبز در می اید .

• LAN Port 1-4

هنگامی که هر کدام از این 4 پورت شروع به فعالیت در شبکه را داشته باشند به رنگ سبز در می ایند .

• WAN Port

هنگامی که هر کدام از پورتهای WAN در شبکه شروع به فعالیت و یا به نحوی stablish شده باشند به رنگ سبز در می آیند .

• Line Port

هنگامی که ارتباط با یک pstn line بر قرار می شود به رنگ سبز در می اید و قابلیت دریافت تماس را پیدا خواهد کرد .

• Phone(FXS)Ports 1-4

هنگامی که ارتباط این پورت با تلفن و یا ماشین فکس برقرار می شود .

• Wlan

هنگامی که رادیو پاور روشن می شود و فعالیت وایرلس بر روی Wlan پورت باشد به رنگ سبز در می اید .

• Usb Port

نشان از اتصال دیوایس از طریق پورت یو اس بی می باشد .

• WPS Button

در صورتی که سیستم وای فای از از پروتکل حفاظت شده wps استفاده کند این بخش فعالیت خود را نشان می دهد . اگر چراغ به رنگ سبز کمرنگ باشد نشان دهنده این است که در حال راه اندازی می باشد و اگر چراغ سبز به تندی زده شود نشان از یک خطا در کانفیک آن می باشد .
